Artikkelnummer:
381003293300
Bruksområde
- Nærhetsbryteren brukes til posisjonsdeteksjon i pneumatiske systemer.

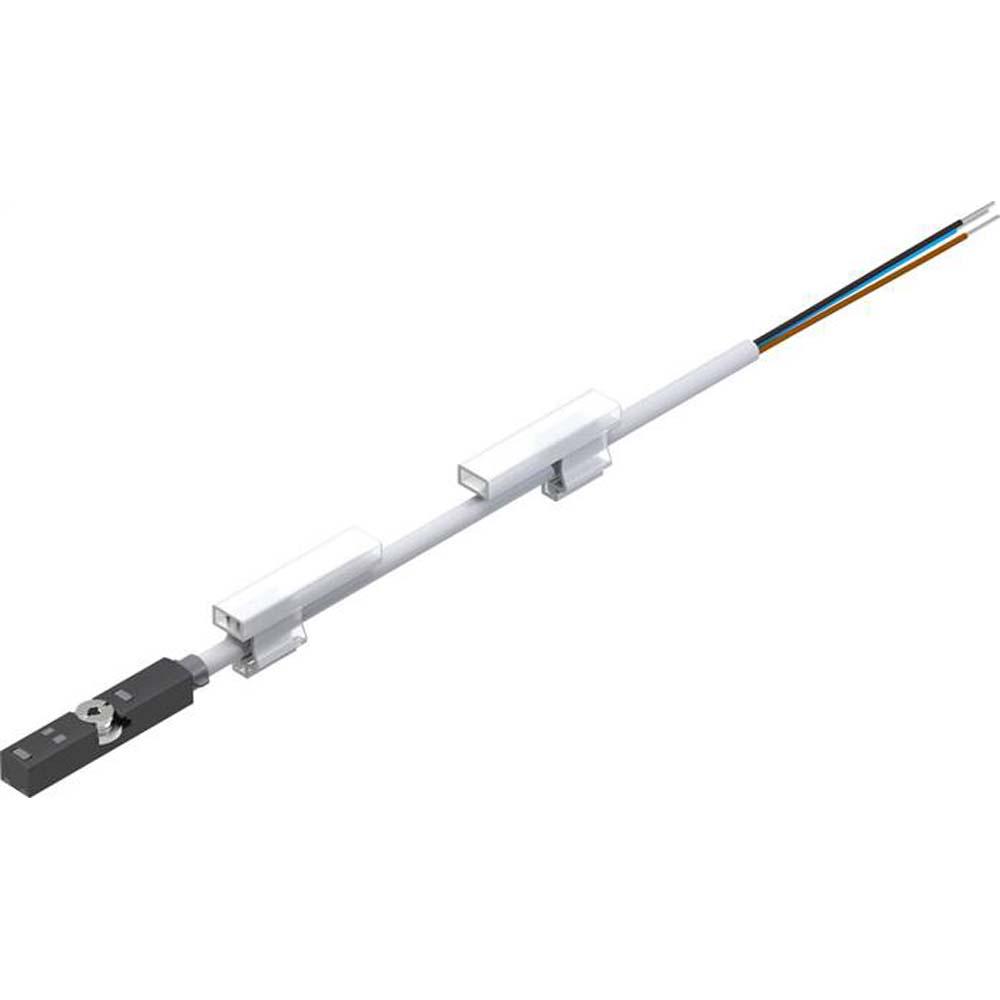

- Nærhetsbryteren SMT-8M-A-PO-24V-E-7,5-OE er en kompakt sensor med høy presisjon for posisjonsregistrering på pneumatiske sylindere.
- Den kan skrus inn i sporet ovenfra og sikrer en sikker og stabil feste.
- Med en maksimal koblingsfrekvens på 130 Hz og en utkoblingstid på ≤7,3 ms er den ideell for applikasjoner med høye klokkefrekvenser.
- Nærhetsbryteren er LABS-kompatibel i henhold til VDMA 24364-B2-L og CE-sertifisert i henhold til EUs EMC- og EUs RoHS-direktiver.
- Maksimal utgangsstrøm er 100 mA, og produktet er overbelastningsbestandig.
- Maks. tiltrekkingsmoment - 0,6 Nm
- Maksimal koblingsfrekvens - 130 Hz
- Avgangsretning - langsgående forbindelse
- CE-merking (se samsvarserklæring) - i henhold til EUs EMC-direktiv, i henhold til EUs RoHS-direktiv
- Monteringstype - skrudd inn ovenfra, kan settes inn i et spor
- LABS-samsvar - VDMA24364-B2-L
- Testforhold for kabler - Testforhold på forespørsel. Torsjonsstyrke: > 300 000 sykluser, ±270°/0,1 m. Bøyeutmattingsstyrke: > 50 000 sykluser, bøyeradius 5 mm. Energikjede: > 5 millioner sykluser, bøyeradius 28 mm.
- Maks. utgangsstrøm - 100 mA
- Innkoblingstid - ≤1,3 ms
- Utkoblingstid - ≤7,3 ms
- Egnethet for produksjon av litiumionbatterier - Egnet for batteriproduksjon med reduserte Cu/Zn/Ni-verdier (F1a)
- Overbelastningsmotstand - tilgjengelig
- Driftsspenningsområde DC - 5 V til 30 V
- Beskyttelsesgrad - IP65 IP68 IP69K
- Basert på standarden - EN 60947-5-2
- Materialmerknad - RoHS-kompatibel, halogenfri
- Omgivelsestemperatur -40 °C til 85 °C
- Omgivelsestemperatur under fleksibel kabelføring: -20 °C til 85 °C
- UKCA-merke (se samsvarserklæring) – samsvarer med britiske EMC-forskrifter og britiske RoHS-forskrifter
- Renromsklasse - Statisk installert element, ingen meningsfull vurdering mulig i henhold til ISO 14644-1
- Isolerende skallmateriale - PP
- Målt variabel - posisjon
- Måleprinsipp - magnetoresistiv
- Nominell driftsspenning DC - 24 V
- Bruksnotat - https://www.festo.com/Drive-Sensor-Overview
- Konduktivitet - egnet for energikjeder/egnet for roboter
- Godkjenning - RCM-merke c UL us - Oppført (OL)
- Sertifikatutstedende organ - UL E232949
- Spesielle egenskaper - oljebestandig
- Funksjonsreserveindikator - oransje LED
- Beskyttelse mot omvendt polaritet – for alle elektriske tilkoblinger
- Kabellengde - 7,5 m
- Kortslutningsmotstandsevne - ja
- Repeterbarhet - 0,2 mm
- Maks. koblingseffekt DC - 2,8 W
- Spenningsfall -
- Husmateriale - høylegert rustfritt stål
- Ledningsender - ledningsendehylse
- Maksimal DC-bryterkapasitet i monteringssett - 2,8 W
- Maksimal utgangsstrøm i monteringssett - 100 mA
- Elektrisk tilkobling 1, tilkoblingstype - kabel
- Produktvekt - 85,1 g
- Bryterelementfunksjon - åpner
- Utførelse - for T-spor
- Elektrisk tilkobling 1, tilkoblingsteknikk - åpen ende
- Indikator for koblingsstatus - gul LED
- Elektrisk tilkobling 1, antall poler/ledninger - 3
- Installasjonsposisjon - hvilken som helst
- Farge på dekselet - svart
- Kabelmantelfarge - grå
- Kabelmantelmateriale - TPE-U (PUR)
- Koblingsutgang - PNP
