Artikkelnummer:
854403286900
Bruksområde
- Den pneumatiske ventilen brukes til å kontrollere trykkluftstrømmer i kompakte pneumatiske systemer.

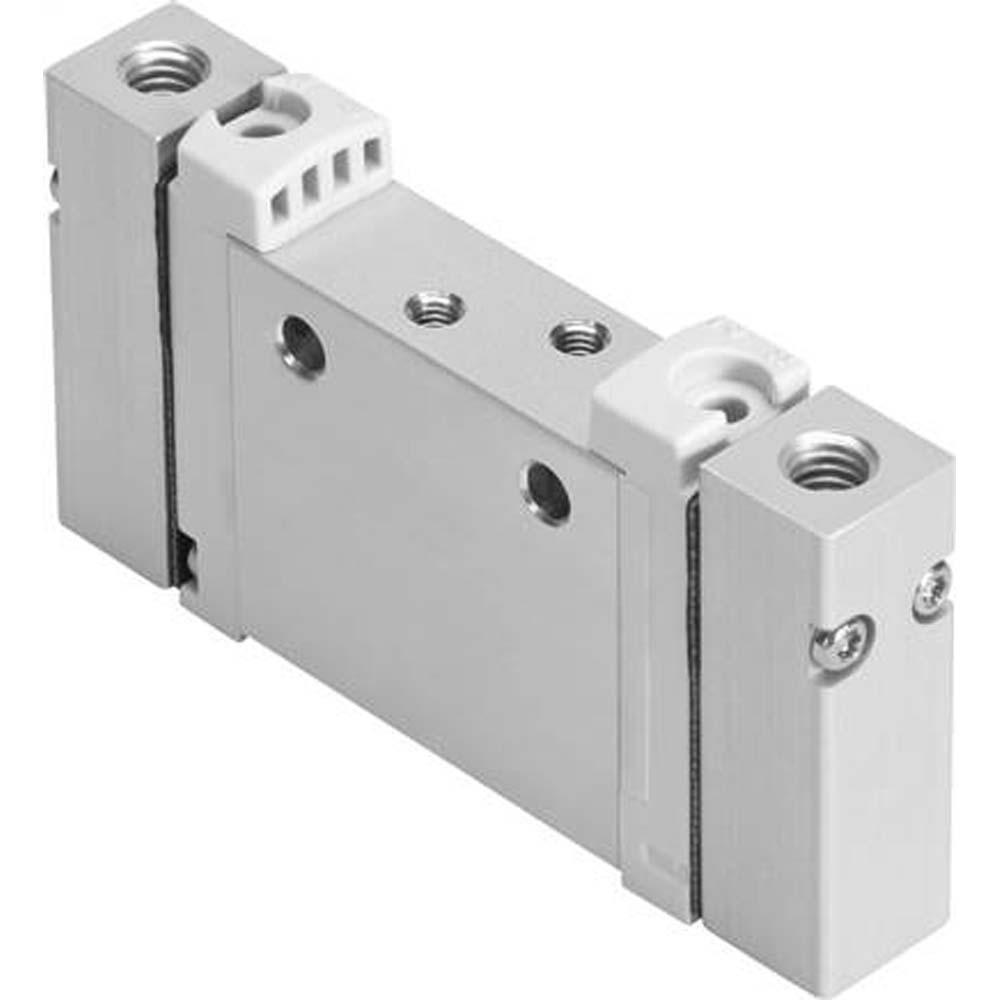

- Den pneumatiske ventilen VUWG-L10A-B52-M3 er en kompakt, direktestyrt ventil for presise styringsoppgaver i pneumatiske systemer.
- Med en nominell strømningshastighet på 100 l/min er den ideell for applikasjoner med lave til middels luftmengder.
- Ventilen har en strupefunksjon for utblåsning, som gir sensitiv kontroll av luftstrømmen.
- Den er LABS-kompatibel i henhold til VDMA 24364-B1/B2-L og utstyrt med tetninger laget av HNBR og NBR, som sikrer høy motstand og lang levetid.
- Tetningsprinsippet er mykt, og ventilen er montert via et feste på en PR-list med et gjennomgående hull.
- Tilkoblingene er kompakte – M3 for pneumatiske tilkoblinger og M5 for kontrolllufttilkoblinger – og muliggjør enkel integrering i modulære pneumatiske systemer.
- Normal nominell strømningshastighet (normalisert i henhold til DIN 1343) - 100 l/min
- Ventilstørrelse - 10 mm
- Driftstrykk - 0,9 bar til 10 bar
- Kontrolllufttilkobling 14 - M5
- Kontrolllufttilkobling 12 - M5
- Pneumatisk tilkobling 1 - M3
- Pneumatisk tilkobling 2 - M3
- Pneumatisk tilkobling 3 - M3
- Pneumatisk tilkobling 4 - M3
- Pneumatisk tilkobling 5 - M3
- Manuell betjening - ingen
- Skattetype - direkte
- Avtrekksfunksjon - justerbar
- Tetningsmateriale - HNBR NBR
- LABS-samsvar - VDMA24364-B1/B2-L
- Monteringstype - på PR-list med gjennomgående hull
- Tetningsprinsipp - mykt
- Korrosjonsbestandighetsklasse KBK - 2 - moderat korrosjonsbelastning
- Strømningsretning - reversibel
- Aktueringstype - pneumatisk
- Kontrolltrykk - 1,5 bar til 10 bar
- Husmateriale - anodisert
- Merknad angående drifts-/styremediet - Smurt drift mulig (påkrevd for fortsatt drift)
- Pneumatisk arbeidskobling - M3
- Kontrollmedium - trykkluft i henhold til ISO 8573-1:2010 [7:4:4]
- Rutenettdimensjon - 10,5 mm
- Materialinformasjon - RoHS-kompatibel
- Koblingstid - 5 ms
- Driftsmedium - trykkluft i henhold til ISO 8573-1:2010 [7:4:4]
- Dekning - positiv dekning
- Produktvekt - 40 g
- Konstruktiv design - stempelventil
- Mediumtemperatur -5 °C til 50 °C
- Omgivelsestemperatur -5 °C til 60 °C
- Vakuumkompatibilitet - ja
- Renromsklasse - Klasse 5 i henhold til ISO 14644-1
- Installasjonsposisjon - hvilken som helst
- Ventilfunksjon - 5/2 bistabil
- Symbol - 991037
