Glidelager-vinkel-dreieskruforbindelse - Presstøpt sink - opp til 10 o/min - metriske gjenger - Tung serie

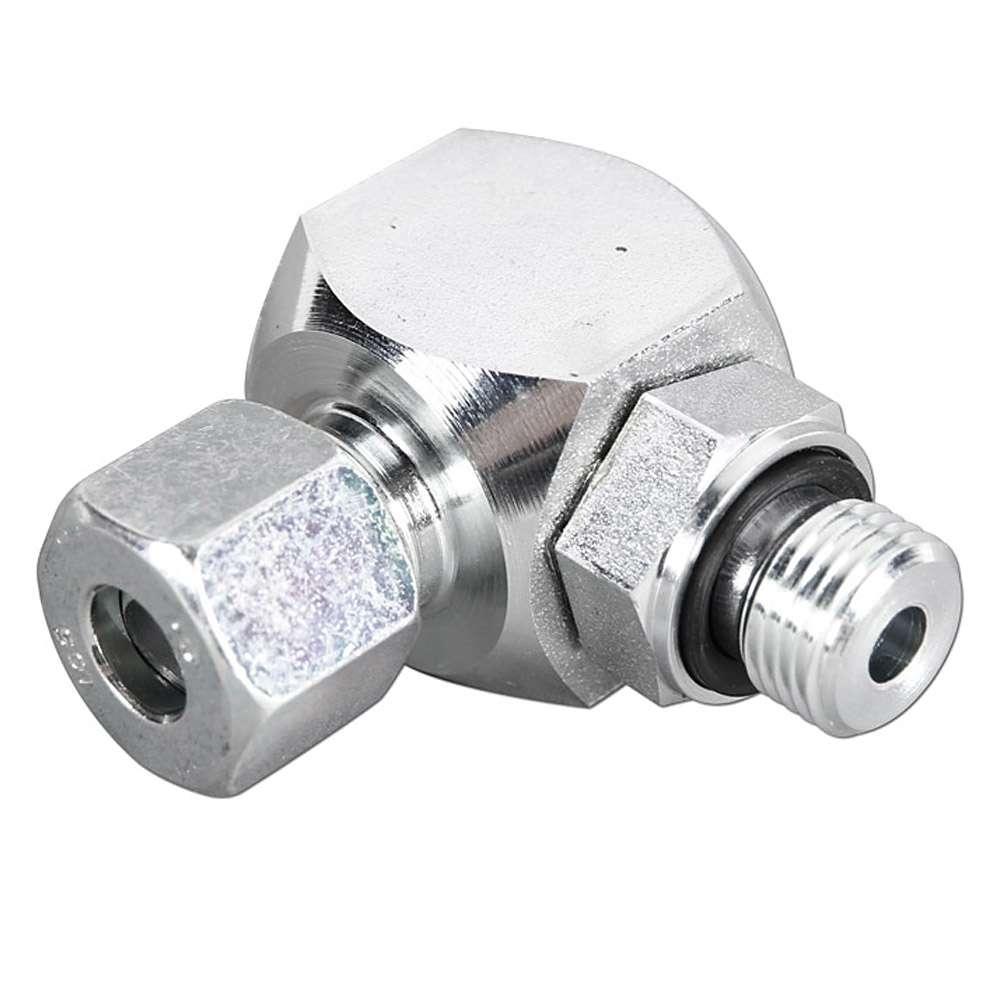

(Eksemplarisk representasjon)
| fra NOK 1.230,00 |
| eksl. NOK 449,00 frakt |
Bruksområde
- HD-vinkelkoblingen er ideell for bruk mellom et fast punkt og en slangeledning på roterende eller svingbare maskindeler. Slangen kan svinge og rotere under maksimalt trykk takket være glidelagerakselen.
- Den 360° roterbare skruforbindelsen er laget av galvanisert stål, tetningen er laget av nitrilgummi.
- Forsiktig: For å kompensere for feiljustering anbefales det sterkt å bruke en fleksibel kobling. Temperaturverdier, trykk og omdreininger per minutt er maksimumsverdier som ikke må oppnås samtidig.
- Kroppsmateriale - galvanisert stål
- Tetningsmateriale - NBR
- Serie - S
- Driftsmedier - smøremedier
- Rørdiameter utvendig - 6 til 25 mm
- Gjenge - metrisk, sylindrisk
- maks. turtall - 1 til 10 o/min
- maks. driftstrykk - 250 til 400 bar
- Temperaturområde - -20 til maks. +100 °C
Gjennomføring (7)
avgrensning utvalg
Gjenge
Nominell diameter
Ytre diameter
Maks rotasjon
PN
Materiale
Artikkelnummer: DREH14611005
Utføring
| Gjenge | 6 mm |
| Nominell diameter | M12 x 1,5 mm |
| Ytre diameter | 5 mm |
| Maks rotasjon | 10 rpm |
| PN | 400 bar |
| Materiale |
Artikkelnummer: DREH14611006
Utføring
| Gjenge | 8 mm |
| Nominell diameter | M14x1,5mm |
| Ytre diameter | 5 mm |
| Maks rotasjon | 10 rpm |
| PN | 400 bar |
| Materiale |
Artikkelnummer: DREH14611000
Utføring
| Gjenge | 10 mm |
| Nominell diameter | M16x1,5mm |
| Ytre diameter | 6 mm |
| Maks rotasjon | 5 rpm |
| PN | 400 bar |
| Materiale |
Artikkelnummer: DREH14611001
Utføring
| Gjenge | 12 mm |
| Nominell diameter | M18x1,5mm |
| Ytre diameter | 8 mm |
| Maks rotasjon | 5 rpm |
| PN | 400 bar |
| Materiale |
Artikkelnummer: DREH14611002
Utføring
| Gjenge | 16 mm |
| Nominell diameter | M22 x 1,5 mm |
| Ytre diameter | 13 mm |
| Maks rotasjon | 1 rpm |
| PN | 400 bar |
| Materiale |
Artikkelnummer: DREH14611003
Utføring
| Gjenge | 20 mm |
| Nominell diameter | M27x2mm |
| Ytre diameter | 16 mm |
| Maks rotasjon | 1 rpm |
| PN | 250 bar |
| Materiale |
Artikkelnummer: DREH14611004
Utføring
| Gjenge | 25 mm |
| Nominell diameter | M33x2mm |
| Ytre diameter | 20 mm |
| Maks rotasjon | 1 rpm |
| PN | 250 bar |
| Materiale |
