Bruksområde

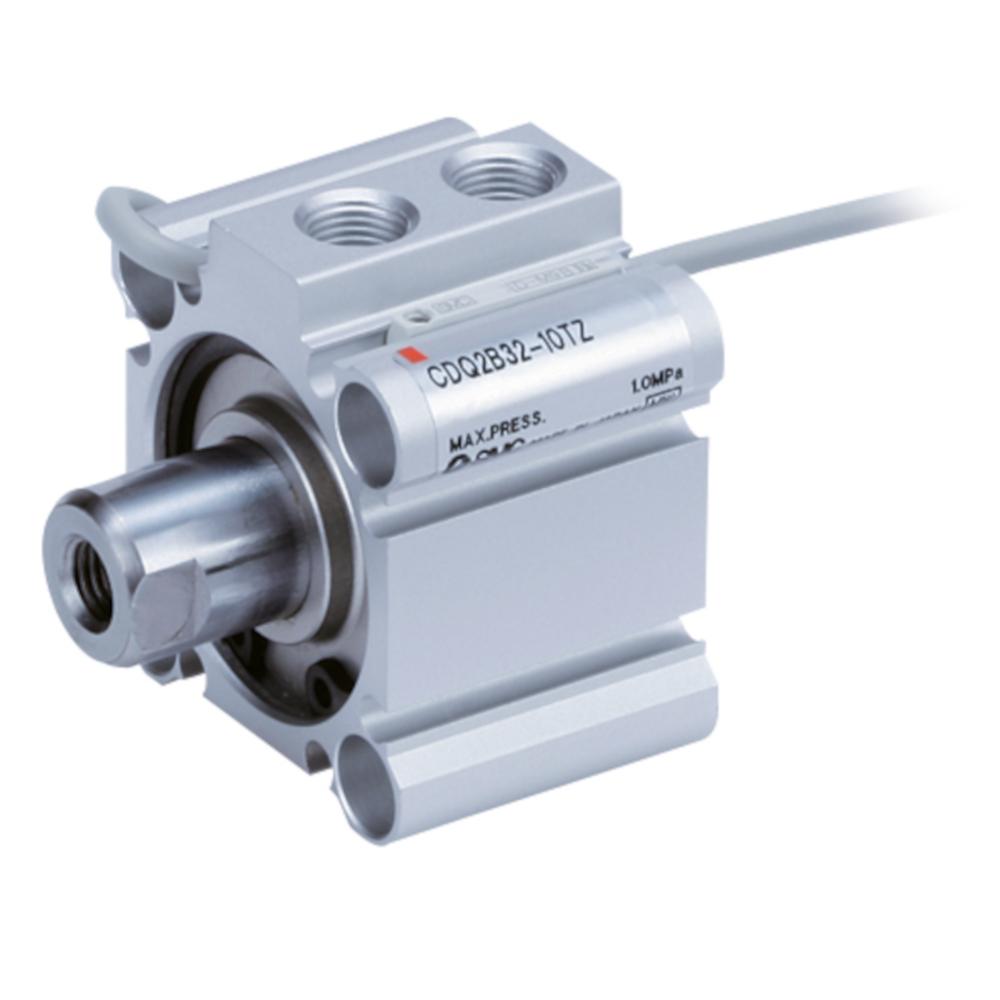

- Kompaktsylinderen CDQ2A-SZ brukes i automatiseringssystemer der pålitelig tilbakestilling er nødvendig.
- Den er spesielt egnet for klemme-, spenn- og løfteanordninger med faste festepunkter.
- Sylinderen imponerer med sine kompakte dimensjoner og lange levetid.
- Den enkeltvirkende kompakte sylinderen CDQ2A-SZ med fjærkrafttilbaketrekning og gjenget hull på begge sider gir stabil og presis feste.
- Fjærkraften sørger for at stempelstangen automatisk trekkes tilbake etter trykkavlastning.
- Gjengehullene på begge sider muliggjør sikker montering i inventar eller maskinfester.
- Husmateriale - hardanodisert aluminiumslegering
- Stempelmateriale - Aluminiumlegering
- Stempelstangmateriale - rustfritt stål (stempeldiameter 12 og 16 mm) / hardforkrommet stål (stempeldiameter 32 til 50 mm)
- Topplokkmateriale - anodisert aluminiumslegering (stempeldiameter 12 til 40 mm) / kromatert, lakkert støpt aluminium (stempeldiameter 50 mm)
- Materiale visker, tetninger - NBR
- Driftsprinsipp - Enkeltvirkende, fjærkraften er trukket tilbake, standard stempelstang
- Medium - Trykkluft
- Monteringstype - gjenget hull på begge sider
- Testtrykk - 15 bar
- Maks. driftstrykk - 10 bar
- Minimum driftstrykk - 1,3 til 2,5 bar
- Omgivelses- og medietemperatur - Uten signalgiver -10 til 70 °C (ikke frossen) / Med signalgiver -10 til 60 °C (ikke frossen)
- Smørefett - Ikke nødvendig (livstidssmøring)
- Demping - uten demping
- Stempelhastighet - 50 til 500 mm/s
- Pneumatisk tilkobling - M5 x 0,8 eller G 1/8" til 1/4"
- Stempelstanggjenger - innvendig gjenge M3 x 0,5 til M10 x 1,5
- Tillatt kinetisk energi - 0,022 til 0,46 J
- Stempeldiameter - 12 til 50 mm
- Slaglengde - 5 til 20 mm
- Bredde - 25 til 71 mm
- Høyde - 25 til 64 mm
- Lengde - 25,5 til 58,5 mm
- Vekt - 45 til 527 g
- Pris per stk
