Bruksområde
- Kompaktsylinderen CDQ2B-DZ brukes i automatiseringssystemer og monteringsteknologi der det er behov for plassbesparende bevegelsesløsninger.
- Versjonen uten demping er ideell for raske, enkle bevegelser.
- Typiske bruksområder inkluderer klemmeanordninger og små håndteringssystemer.

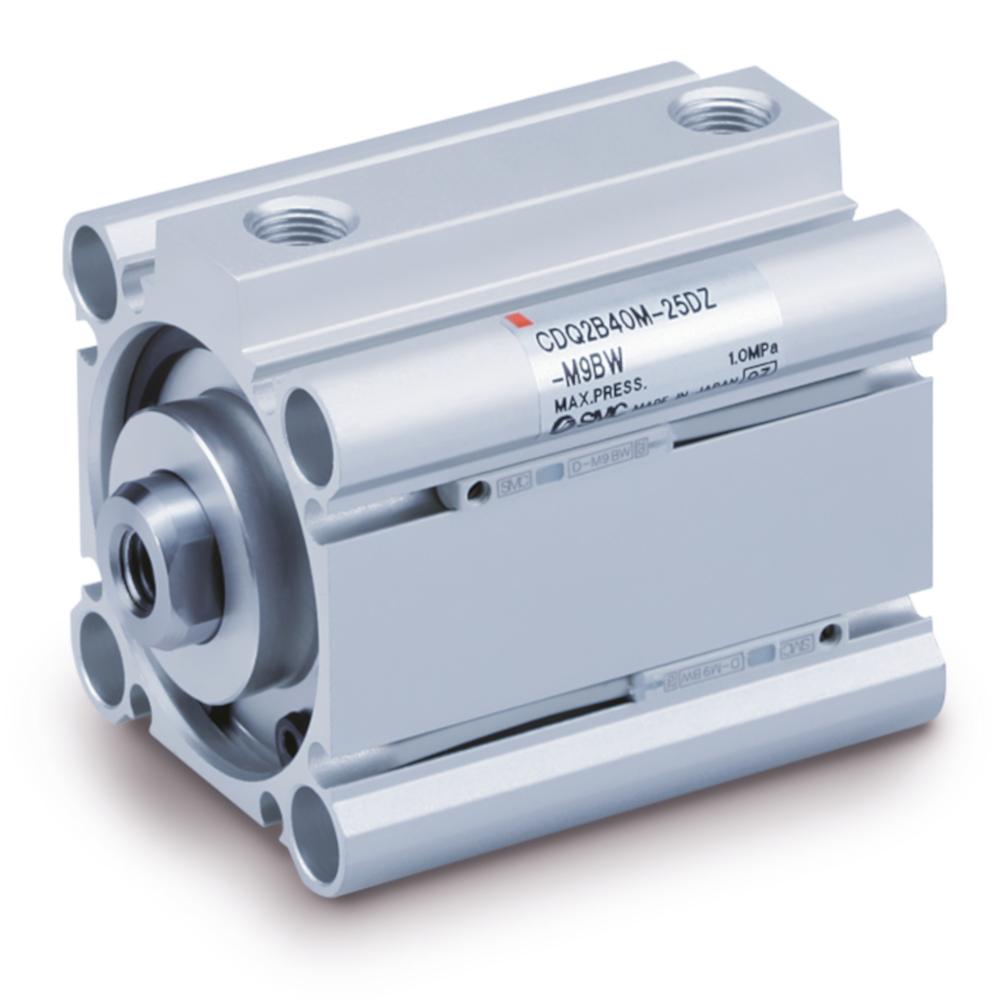

- CDQ2B-DZ dobbeltvirkende kompaktsylinder med innvendig gjenge og gjennomgående hull er konstruert for applikasjoner uten demping der korte slag må utføres presist.
- Den innvendige gjengen gjør det enkelt å feste tilbehør, mens det gjennomgående hullet muliggjør fleksibel montering på flate overflater.
- Det kompakte aluminiumshuset sikrer høy stabilitet med lav vekt.
- Husmateriale - hardanodisert aluminiumslegering
- Stempelmateriale - Aluminiumlegering
- Stempelstangmateriale - rustfritt stål
- Sylinderhodemateriale - anodisert aluminiumslegering
- Tetningsmateriale - NBR
- Virkemåte - dobbeltvirkende, standard stempelstang
- Medium - Trykkluft
- Monteringstype - gjennomgående hull (standard)
- Testtrykk - 15 bar
- Maks. driftstrykk - 10 bar
- Minimum driftstrykk - 0,7 bar (stempeldiameter 12 og 16 mm) / 0,5 bar (stempeldiameter 20 og 25 mm)
- Omgivelses- og mediumtemperatur - Uten signalgiver: -10 til 70 °C (ikke frossen) / Med signalgiver: -10 til 60 °C (ikke frossen)
- Smørefett - Ikke nødvendig (livstidssmøring)
- Demping - uten demping
- Stempelhastighet - 50 til 500 mm/s
- Pneumatisk tilkobling - M5 x 0,8
- Stempelstanggjenger - M3 x 0,5 til M6 x 1,0
- Tillatt kinetisk energi - 0,022 til 0,09 J
- Stempeldiameter - 12 til 25 mm
- Slaglengde - 5 til 50 mm
- Bredde/høyde - 25 til 40 mm
- Lengde - 25,5 til 77,5 mm
- Vekt - 43 til 272 g
