Bruksområde

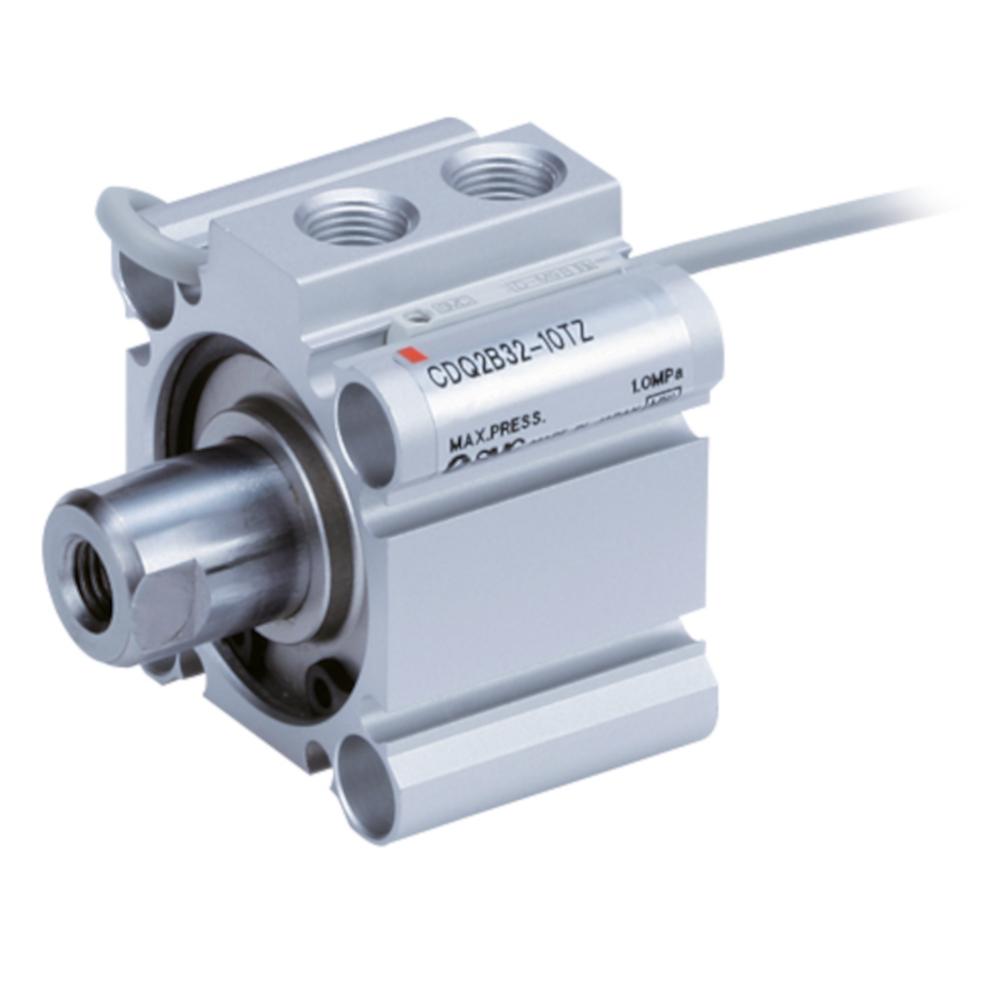

- Kompaktsylinderen CDQ2B-TZ brukes i automatiseringssystemer der det kreves en automatisk forlengelsesfunksjon.
- Typiske bruksområder inkluderer utkastingsenheter, separasjons- og matingssystemer.
- Takket være det kompakte designet er CDQ2 ideell for trange installasjonssituasjoner.
- Den enkeltvirkende kompaktsylinderen CDQ2B-TZ med fjærforlengelse og gjennomgående hull er konstruert for applikasjoner der stempelstangen forblir utstrakt i hvileposisjon.
- Fjæren hjelper forlengelsesbevegelsen og sikrer en definert startposisjon.
- Det gjennomgående hullet muliggjør fleksibel montering på flate overflater.
- Husmateriale - hardanodisert aluminiumslegering
- Stempelmateriale - Aluminiumlegering
- Stempelstangmateriale - rustfritt stål (stempeldiameter 12 og 16 mm) / hardforkrommet stål (stempeldiameter 32 til 50 mm)
- Topplokkmateriale - anodisert aluminiumslegering (stempeldiameter 12 til 40 mm) / kromatert, lakkert støpt aluminium (stempeldiameter 50 mm)
- Materiale visker, tetninger - NBR
- Driftsprinsipp - Enkeltvirkende, utvidet fjærkraft, standard stempelstang
- Medium - Trykkluft
- Monteringstype - gjennomgående hull (standard)
- Testtrykk - 15 bar
- Maks. driftstrykk - 10 bar
- Minimum driftstrykk - 1,3 til 2,5 bar
- Omgivelses- og medietemperatur - Uten signalgiver -10 til 70 °C (ikke frossen) / Med signalgiver -10 til 60 °C (ikke frossen)
- Smørefett - Ikke nødvendig (livstidssmøring)
- Demping - uten demping
- Stempelhastighet - 50 til 500 mm/s
- Tillatt kinetisk energi - 0,022 til 0,46 J
- Pneumatisk tilkobling - M5 x 0,8 eller G 1/8" til 1/4"
- Stempelstanggjenger - M3 x 0,5 til M10 x 1,
- Stempeldiameter - 12 til 50 mm
- Slaglengde - 5 til 20 mm
- Bredde - 25 til 71 mm
- Høyde - 25 til 64 mm
- Lengde - 40,5 til 88,5 mm
- Vekt - 49 til 429 g
