Kulerulle - med gjengetapp - bæreevne 20 til 140 kg - galvanisert

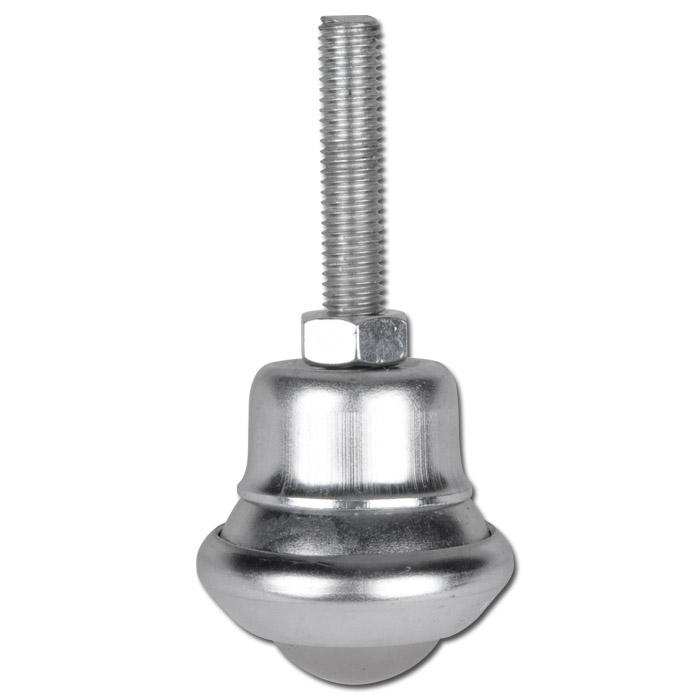

(Eksemplarisk representasjon)
| fra NOK 114,00 |
| eksl. NOK 449,00 frakt |
Bruksområde
- Kuleoverføringsenheten brukes i systemer for håndtering av gods og bagasje, samt i samlebånd for produksjonsanlegg.
- Den er også egnet for maskinbord på boremaskiner, stansemaskiner og presser samt i plate- og glassbearbeidingsanlegg.
- Kuleoverføringsenheten har et stålplatehus med en innebygd, herdet kulehylse som fungerer som en bane for de små støttekulene.
- Et stort antall av disse stålkulene støtter den store løpekulen, som også er laget av stål eller plast.
- Kuleoverføringsenheten er konstruert for å tillate enkel bevegelse i alle installasjonsretninger.
- Alle deler er galvanisert.
- Festingen gjøres via gjengede pinner.
- Overhead kan føre til en reduksjon i lastekapasitet på opptil 50 %.
- Hus - stålplate
- Lagerkuler og løpekuler - karbonstål
- Lastekapasitet - 20–140 kg
Gjennomføring (5)
avgrensning utvalg
dw
D
H
H
b
tråd
Gjenget stammelengde
vektgrense
Støtteballversjon
Artikkelnummer: 952914733000
Utføring
| dw | 19 mm |
| D | 32,1 mm |
| H | 30,2 mm |
| H | 75,2 mm |
| b | 25,5 mm |
| tråd | M8 |
| Gjenget stammelengde | 45 mm |
| vektgrense | 25 daN |
| Støtteballversjon | stål |
Artikkelnummer: 952914734000
Utføring
| dw | 19 mm |
| D | 32,1 mm |
| H | 30,2 mm |
| H | 65,2 mm |
| b | 25,5 mm |
| tråd | M8 |
| Gjenget stammelengde | 35 mm |
| vektgrense | 25 daN |
| Støtteballversjon | nylon |
Artikkelnummer: 952914736000
Utføring
| dw | 25,4 mm |
| D | 39,7 mm |
| H | 39,7 mm |
| H | 82,7 mm |
| b | 33,4 mm |
| tråd | M8 |
| Gjenget stammelengde | 43 mm |
| vektgrense | 55 daN |
| Støtteballversjon | stål |
Artikkelnummer: 952914737000
Utføring
| dw | 25,4 mm |
| D | 39,7 mm |
| H | 39,7 mm |
| H | 82,7 mm |
| b | 33,4 mm |
| tråd | M8 |
| Gjenget stammelengde | 43 mm |
| vektgrense | 25 daN |
| Støtteballversjon | nylon |
Artikkelnummer: 952914739000
Utføring
| dw | 39,7 mm |
| D | 55,5 mm |
| H | 54,8 mm |
| H | 96,8 mm |
| b | 42,9 mm |
| tråd | M10 |
| Gjenget stammelengde | 42 mm |
| vektgrense | 140 daN |
| Støtteballversjon | stål |
