Bruksområde

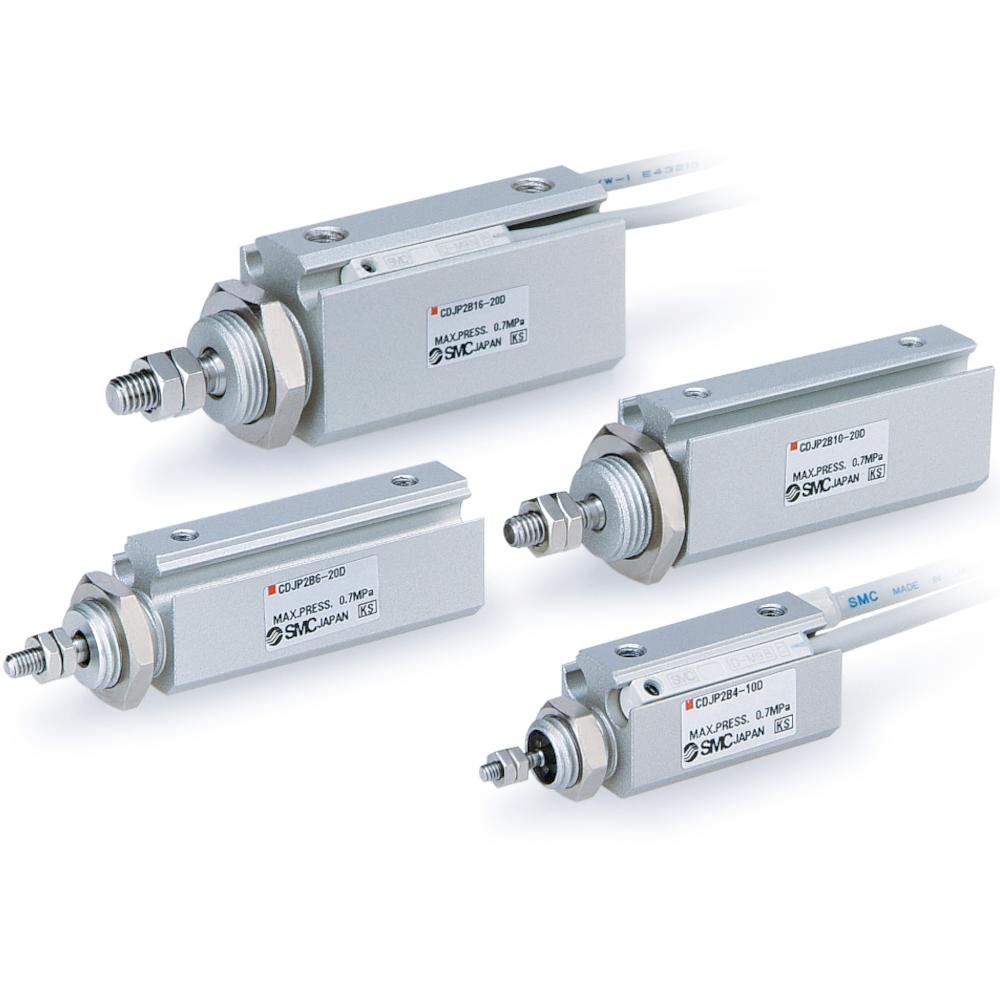

- Miniatyrsylinderen CDJP2B-D er ideell for presisjonsmekaniske applikasjoner innen automatiserings-, måle- og elektronikkindustrien.
- Den brukes når det kreves presise og korte lineære bevegelser i et svært trangt rom.
- Det kompakte designet tillater installasjon i enheter med svært begrenset plass.
- Huset til den dobbeltvirkende miniatyrsylinderen CDJP2B-D er nå laget av aluminium i stedet for messing, noe som har redusert vekten betydelig.
- Sylinderens totale lengde er redusert, noe som gjør produktet ekstremt kompakt.
- Dempeskiver gir stillegående drift og øker levetiden (opptil 5 millioner sykluser).
- Sylinderen har metrisk tilkoblingsgjenge og en integrert magnet for posisjonsdeteksjon og er klargjort for montering av en signalgiver.
- Materiale: Hus, sylinderdeksel (Ø 16 mm), stempel (Ø 16 mm) - aluminiumslegering
- Materiale stempelstang, stempel (Ø 4 mm) - rustfritt stål
- Materiale sylinderdeksel (Ø 4 til 10 mm), stempel (Ø 6 og 10 mm) - messing
- Dempingsmateriale - uretangummi
- Materiale visker, tetninger - NBR
- Funksjon - Dobbeltvirkende
- Medium - Trykkluft
- Testtrykk - 10,5 bar
- Maks. driftstrykk - 7 bar
- Minimum driftstrykk - 0,6 til 1,5 bar
- Omgivelses- og mediumtemperatur - Uten signalgiver -10 til 70 °C (ikke frossen) / Med signalgiver -10 til 60 °C (ikke frossen)
- Smørefett - Ikke nødvendig (livstidssmøring)
- Stempelhastighet - 10 til 500 mm/s
- Demping - elastisk demping
- Montering - Grunnversjon
- Gjengetoleranse - JIS klasse 2
- Pneumatisk tilkobling - M3 eller M5
- Stempelstanggjenger - M2 til M5
- Stempeldiameter - 4 til 16 mm
- Slaglengde - 5 til 40 mm
- Bredde - 14 til 20 mm
- Høyde - 14,5 til 24,5 mm
- Lengde - 39 til 83,5 mm
- Vekt - 13 til 78 g
