Bruksområde
- Kompaktsylinderen CQ2B-DCM fra SMC brukes i maskinteknikk og automatiseringsteknikk for lineære løftebevegelser.
- Den egner seg for posisjonerings-, fremførings- og håndteringsoppgaver i pneumatiske systemer.
- Den dobbeltvirkende konstruksjonen brukes når det kreves kontrollert bevegelse i begge retninger.

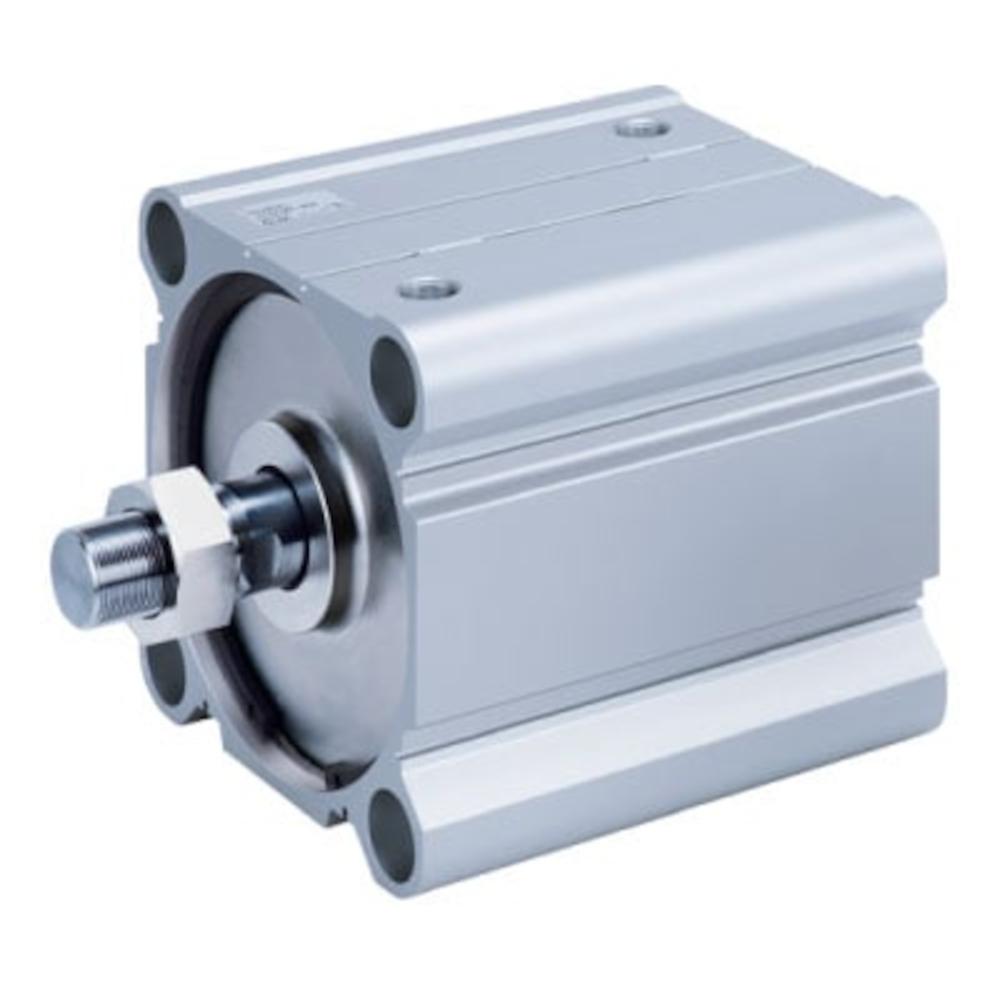

- Kompaktsylinderen CQ2B-DCM fra SMC er en dobbeltvirkende trykkluftsylinder med gjengetapper på begge sider, elastisk demping og standard stempelstang.
- Stempelstangenden er utstyrt med en utvendig gjenge.
- Det gjennomgående hullet muliggjør montering med gjennomstikkende skruer direkte på monteringsunderlaget.
- Den elastiske dempingen sørger for en myk bremsing av stempelbevegelsen i endeposisjonene.
- Materiale hus, stempel, sylinderhode - aluminiumslegering
- Materiale stempelstang - rustfritt stål
- Materiale dempeskive - uretan
- Materiale tetninger - NBR
- Funksjonsmåte - Dobbeltvirkende, standard stempelstang
- Medium - Trykkluft
- Prøvetrykk - 15 bar
- Maks. driftstrykk - 10 bar
- Min. driftstrykk - 0,7 eller 0,5 bar
- Omgivelses- og medietemperatur - -10 til 70 °C (ikke frosset)
- Smøring - Ikke nødvendig (livstidssmurt)
- Stempelhastighet - 50 til 500 mm/s
- Demping - Elastisk demping
- Tillatt kinetisk energi - 0,043 til 0,18 J
- Pneumatisk tilkobling - M5 x 0,8
- Stempelstanggjenge - Utvendig gjenge M5 x 0,8 til M10 x 1,25
- Bredde / høyde - 25 til 40 mm
- Lengde - 36 til 95 mm
- Vekt - 31,5 til 236 g
