Bruksområde
- Det trådløse feltbussystemet SMC EX600-W brukes i industriell automatisering for trådløs tilkobling av ventilmanifolder og I/O-moduler til overordnede kontrollere.
- Den er egnet for maskiner, produksjonsanlegg og produksjonssystemer med EtherNet/IP- eller PROFINET-kommunikasjon.
- Systemet brukes til å fange opp og overføre signaler fra sensorer og til å styre aktuatorer.
- Den brukes i applikasjoner der det er behov for fleksibel og trådløs nettverksbygging av automatiseringskomponenter.

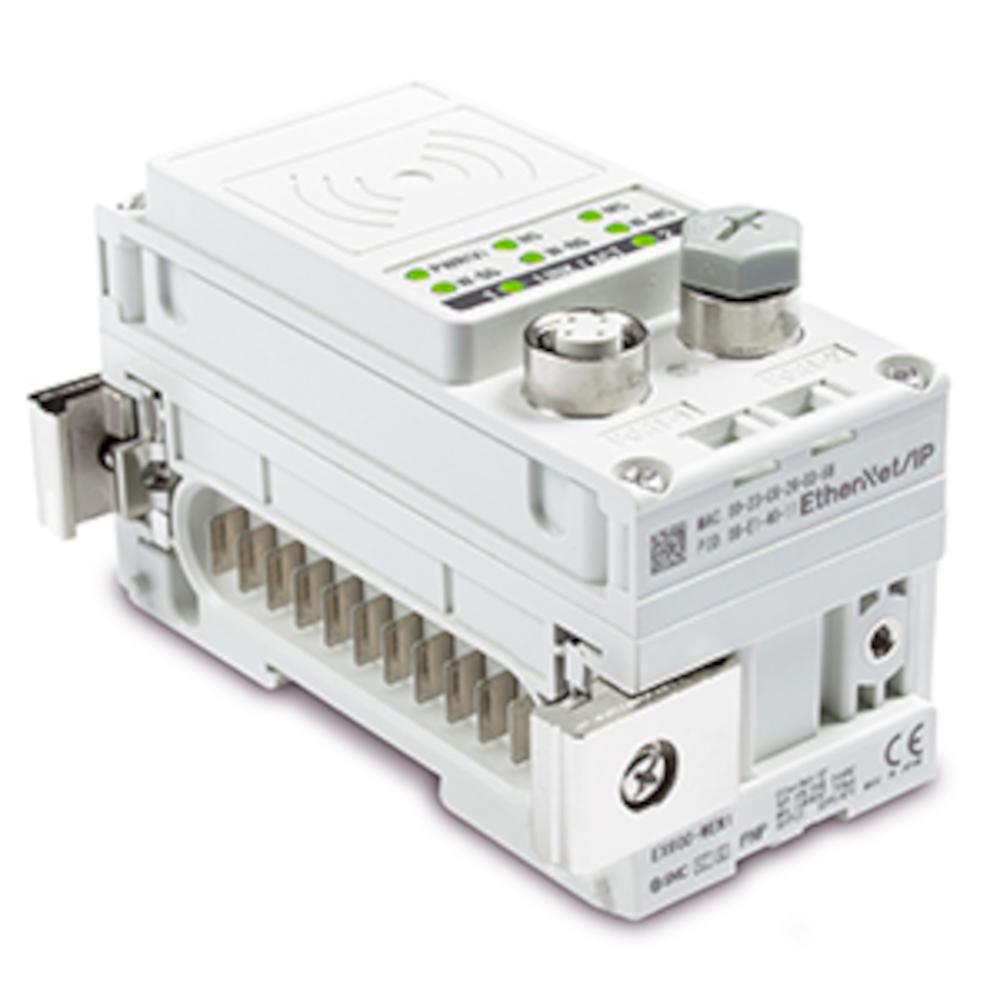

- Feltbussystemet SMC EX600-W er et modulært feltbussystem for EtherNet/IP- eller PROFINET-nettverk med trådløs dataoverføring.
- Versjonen med PNP-utgang muliggjør styring av ventiler og integrering av EX600 I/O-enheter.
- Systemet støtter kombinasjonen av trådløse moduler og desentraliserte I/O-komponenter innenfor en modulær arkitektur.
- Diagnostiske funksjoner, LED-statusindikatorer og NFC-kommunikasjon støtter igangkjøring, overvåking og vedlikehold.
- Kompatible feltbussprotokoller – EtherNet/IP eller PROFINET IO
- Kompatible ventilserier - nye SY, VQC, S0700, SV
- Kommunikasjonsrekkevidde - opptil 100 m
- Overføringshastighet - 10 Mbit/s / 100 Mbit/s
- Konfigurasjonsfil - EDS-fil (EtherNet) eller GSDML-fil (PROFINET)
- Radiobølgetype (frekvensspredning) - Frekvenshoppende spredt spektrum (FHSS)
- Frekvens - 2,4 GHz (2403 til 2481 MHz)
- Antall frekvenskanaler - 79 (båndbredde: 1,0 MHz)
- Overføringshastighet - 250 kbit/s
- Kommunikasjonsavstand - 10 m (avhengig av miljøforhold)
- Forsyningsspenning - 24V DC
- Strømforbruk - maks. 150 mA
- Maks. strømforsyning - 4 A
- Systeminngangs-/utgangsstørrelse - Maks. 1280 punkter sammen med de registrerte fjernmodulene
- Inn-/utgangsverdi - Maks. 128 poeng (reduksjon eller økning med 16 poeng)
- Utgangstype - PNP (-COM)
- Antall utganger, ventilutgang - Maks. 32 punkter (0/8/16/24/32 punkter)
- Tilkoblet last - magnetventil med beskyttelseskrets på 24 V DC og 1,5 W eller mindre
- Beskyttelsesgrad - tilsvarer IP67
- Omgivelsestemperatur (driftstemperatur) - -10 til +50 °C
- Omgivelsestemperatur (lagringstemperatur) - -20 til +60 °C
- Fuktighet - 35 til 85 % relativ fuktighet (ingen kondens)
- Testspenning - 500V AC i 1 minutt mellom eksterne terminaler og metalldeler
- Isolasjonsmotstand - min. 10 MΩ (500 V DC mellom eksterne terminaler og metalldeler)
- Standarder - CE/UKCA-merking
- Kommunikasjonsstandard - ISO/IEC 14443B (Type-B)
- Frekvens - 13,56 MHz
- Overføringshastighet - 20 til 100 kHz (I2C)
- Kommunikasjonsavstand - Opptil 1 cm
- Vekt - 300 g
