Bruksområde
- Den trådløse inngangs-/utgangsmodulen SMC EXW1 brukes i industriell automatisering for trådløs innsamling og overføring av inngangs- og utgangssignaler.
- Den er egnet for maskiner, produksjonsanlegg og automatiserte produksjonssystemer med desentralisert signalbehandling.
- Modulen brukes til å koble til sensorer og aktuatorer i det trådløse EXW1-systemet.
- Den brukes i applikasjoner der det kreves fleksibelt nettverk uten kommunikasjonskabler.

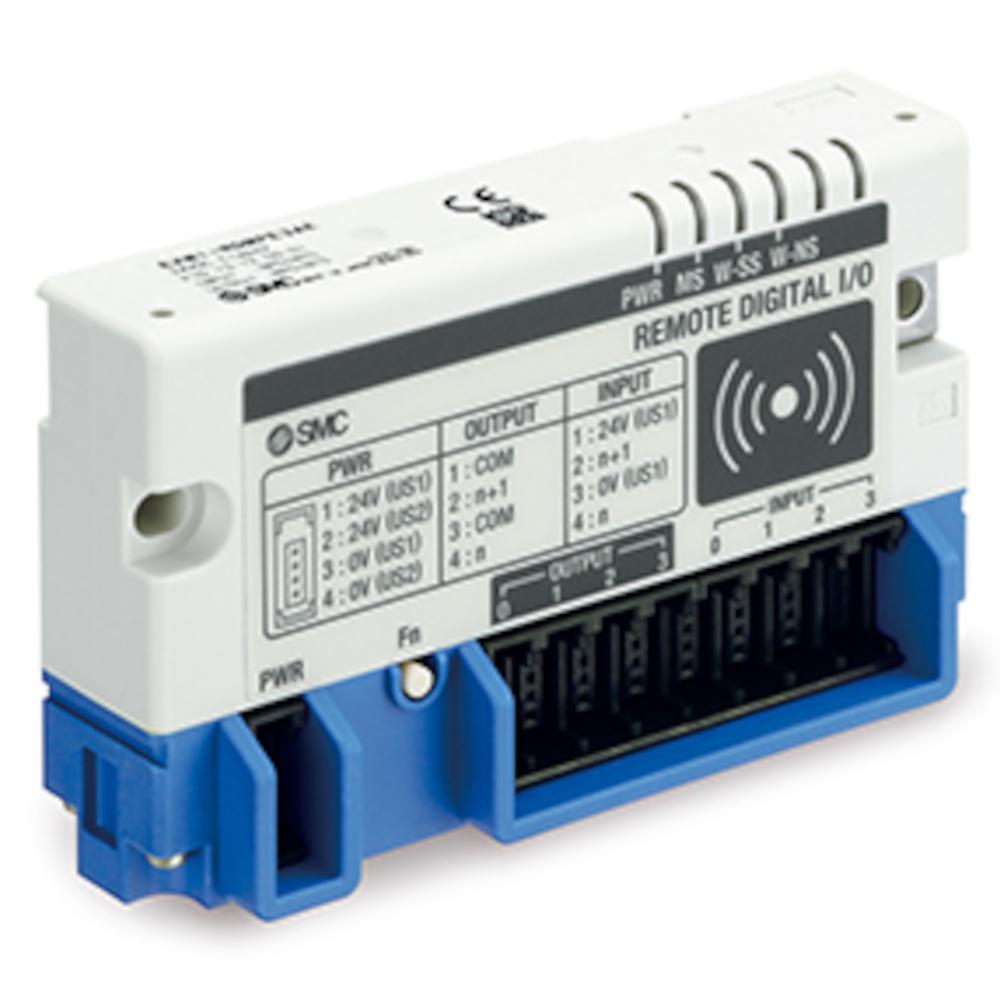

- Det trådløse systemet SMC EXW1 er en digital inngangs-/utgangsmodul og en kompakt enhet for trådløs overføring av digitale signaler.
- Modulen er tilgjengelig med enten intern eller ekstern antenne og støtter kommunikasjon via SMCs proprietære radioprotokoll med kryptering.
- Radiooverføring oppnås ved hjelp av frekvenshoppende spredt spektrum for stabil kommunikasjon i industrielle miljøer.
- LED-indikatorer støtter overvåking av drifts- og kommunikasjonstilstander.
- Tilkoblingstype - e-CON (4-pinners, sokkel)
- Beskyttelsesklasse - IP20
- Omgivelsestemperatur - I drift -10 til 50 °C / Lagring, frakt -20 til 60 °C
- Fuktighet - 35 til 85 % RF (ingen kondens)
- US1 forsyningsspenningsområde (for kontroll/inngang) - 24V DC ±10%
- US2 forsyningsspenningsområde (for utgang) - 24V DC ±10%
- Internt strømforbruk - maks. 100 mA
- Separasjon - RDM og RDY (mellom US1 og US2)
- Kommunikasjonsrekkevidde - opptil 100 m
- Antall poeng (inndata) - 8 poeng for RDM / 16 poeng for RDX (2 poeng/port)
- Inngangstype - PNP (-COM) for RDM / NPN (+COM) for RDX
- Maks. sensorforsyningsstrøm - 0,3 A/tilkobling, 1 A/modul (RDM) / 2 A/modul (RDX)
- PÅ-strøm - 5 mA-versjon
- AV-strøm - maks. 2 mA
- PÅ-spenning - min. 11 V
- AV-spenning - maks. 5 V
- Antall poeng (ut) - 8 poeng for RDM / 16 poeng for RDY (2 poeng/inngang)
- Utgangstype - PNP (-COM) for RDM / NPN (+COM) for RDY
- Maks. utgangsstrøm - 0,3 A/punkt, 2 A/modul
- Standarder - CE/UKCA-merking
- Vekt - 130 g (hus), 100 g (sett med ekstern antenne)
