Bruksområde
- CD85N-A pneumatisk sylinder brukes i applikasjoner som krever posisjonsregistrering via signalsendere.
- Den er egnet for automatiseringsløsninger, innen maskinteknikk så vel som i håndterings- og produksjonsprosesser.
- Den er spesielt fordelaktig i situasjoner der plassen er begrenset, og den har en kompakt design med presis bevegelseskontroll.

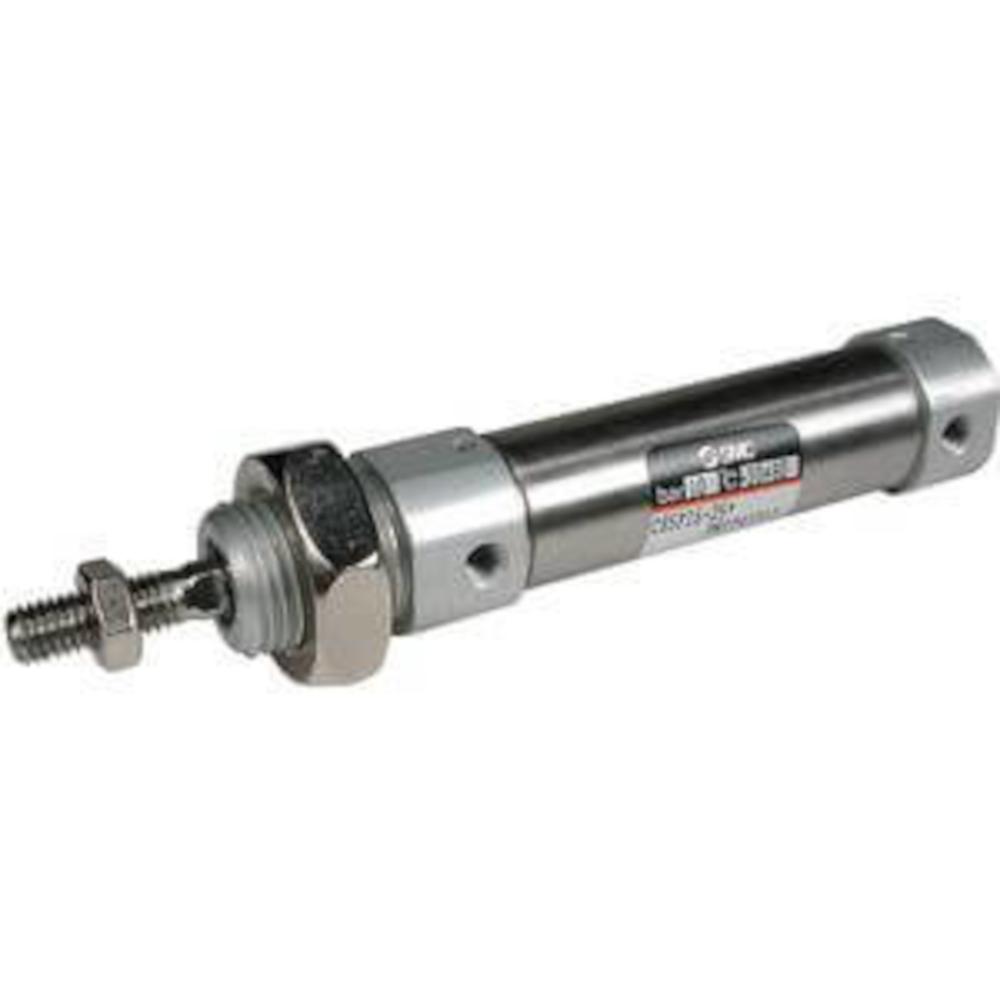

- CD85N-A pneumatisk sylinder er dobbeltvirkende med ensidig stempelstang, elastisk demping og en integrert gaffel.
- Den har innebygd magnet og er forberedt for skinnemonterte signalsendere.
- Huset er laget av anodisert aluminium, stempelstangen av herdet rustfritt stål.
- Materiale topplokk/sylinderdeksel - Aluminium
- Husmateriale - rustfritt stål
- Versjon - pneumatisk
- Virkemåte - Dobbeltvirkende; ensidig stempelstang
- Medium - Trykkluft
- Samsvarer med ISO 6432 og CETOP RP52P
- Testtrykk - 15 bar
- Maks. driftstrykk - 10 bar
- Minimum driftstrykk - 0,5 bar (stempeldiameter 16, 20, 25 mm) / 0,8 bar (stempeldiameter 10, 12 mm) / 1 bar (stempeldiameter 8 mm)
- Omgivelses- og medietemperatur - Uten signalgiver -20 °C til 80 °C (ikke frossen) / Med signalgiver -10 °C til 60 °C (ikke frossen)
- Smørefett - Ikke nødvendig (livstidssmøring)
- Stempelhastighet - 50 til 1500 mm/s
- Demping - elastisk demping
- Monteringsdesign for signalsender - skinnemontering
- Tillatt kinetisk energi - 0,02 til 0,4 J
- Stempeldiameter - 8 til 25 mm
- Slaglengde - 10 til 1000 mm
- Bredde/dybde (nøkkelstørrelse) - 19 til 32 mm
- Lengde - 98 til 1137 mm
- Vekt - 39,1 til 1378 g
