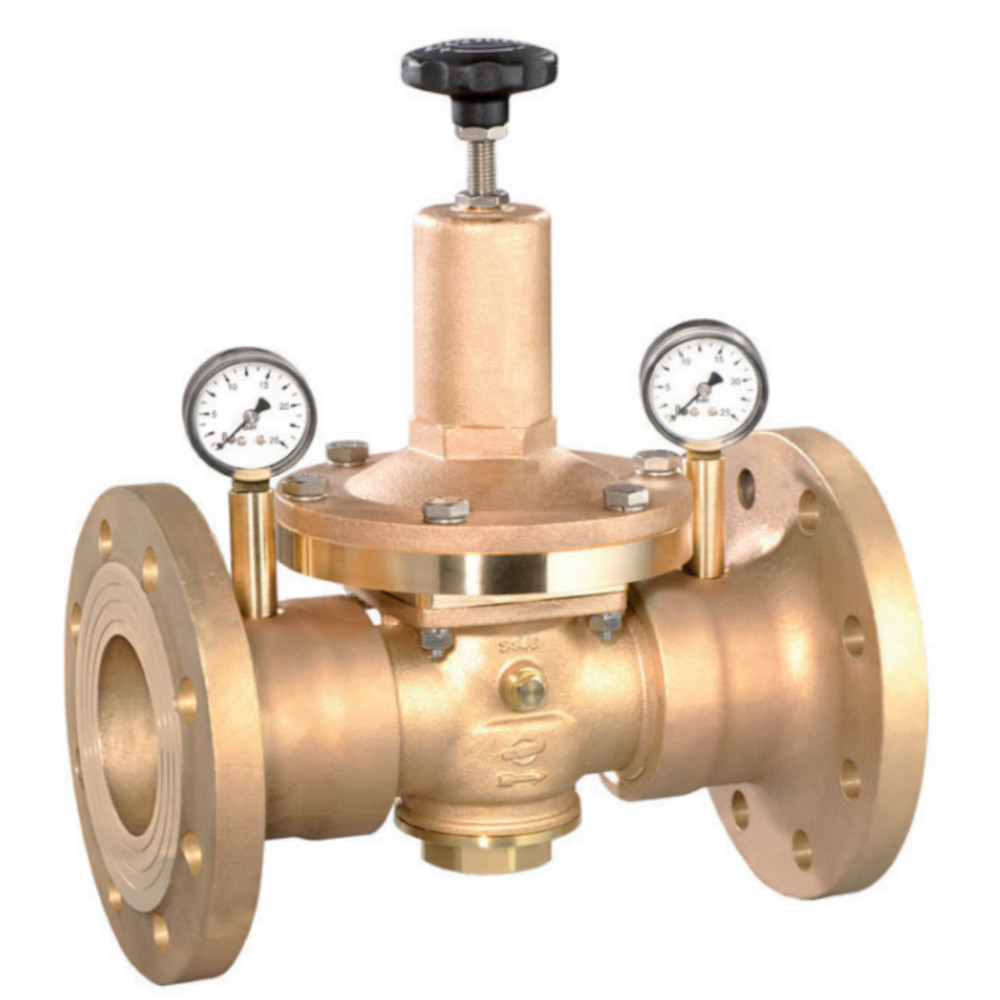

Trykkreduksjonsventil DRV 550 - for vann og nøytrale væsker - flensutførelse - rødgods - DN 15 til DN 80 - maks. innløpstrykk opptil 16 bar - utløpstrykkområde 0,2 til 2 bar
Artikkelnummer:
453300055009
Utføring
| Nominell diameter | DN80 |
| Installasjonslengde | 310 mm |
| Flensdiameter | 200 mm |
Bruksområde
- Membranstyrt trykkreduksjonsventil med fortrykkkompensasjon for presis reduksjon av et innløpstrykk på opptil 16 bar til svært lave utløpstrykk på 0,2 til 2 bar i vann- og nøytrale medieførende systemer med flenstilkobling.
- DRV 550 er en membranstyrt trykkreduksjonsventil med fortrykkskompensasjon for kontinuerlig regulering av et lavt utløpstrykk på 0,2 til 2 bar ved et maksimalt fortrykk på 16 bar.
- Den er utstyrt med flenser i henhold til DIN EN 1092 PN 25, har en integrert sil, en utskiftbar patron og G 1/4" trykkmålertilkoblinger på begge sider for mottrykk.
- Det robuste huset i rødgods med NBR-tetninger er egnet for industrielle applikasjoner med vann og nøytrale væsker opptil 100 °C.
- Fortrykkskompensasjon
- membranstyrt
- trinnløs justering av mottrykket
- maks. fortrykk opptil 16 bar
- Mottrykksområde - 0,2 til 2 bar
- Flenser i henhold til DIN EN 1092 PN 25
- med integrert smussfilter
- Utskiftbare patroner/indre deler
- trykkmålertilkobling G 1/4" på begge sider (for mottrykk)
- Monteringsposisjon som ønsket, helst vertikal
- Minimum trykkfall (innløps- og utløpstrykk) - 1 bar
- Temperatur - -15 °C til +100 °C
- Hus - Gunmetall CC499K
- Fjærhette - opp til DN 32 messing, fra DN 40 grått støpejern
- Membraner og tetninger - NBR
- Mediekontaktende innvendige deler - opptil DN 32 Hostaform C og messing, fra DN 40 messing
- Pris per stk
Gjennomføring (8)
avgrensning utvalg
Nominell diameter
Installasjonslengde
Flensdiameter
| Artikel-nr. | Nominell diameter | Installasjonslengde | Flensdiameter | Pris eksl. moms | |||||
|---|---|---|---|---|---|---|---|---|---|
|
453300055002 | DN15 | 130 mm | 95 mm |
|
||||
|
|||||||||
|
|
453300055003 | DN20 | 150 mm | 105 mm |
|
||||
|
|||||||||
|
|
453300055004 | DN25 | 160 mm | 115 mm |
|
||||
|
|||||||||
|
|
453300055005 | DN32 | 180 mm | 140 mm |
|
||||
|
|||||||||
|
453300055006 | DN40 | 200 mm | 150 mm |
|
||||
|
|||||||||
|
453300055007 | DN 50 | 230 mm | 165 mm |
|
||||
|
|||||||||
|
453300055008 | DN65 | 290 mm | 185 mm |
|
||||
|
|||||||||
|
|
453300055009 | DN80 | 310 mm | 200 mm |
|
||||
|
|||||||||
